- 제품명
- FRP자동비, STS자동비
- 용도

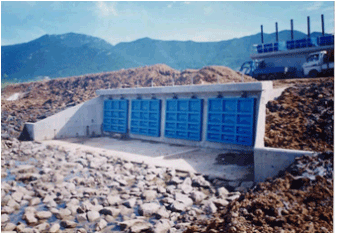

- BOX구조물, 배수로, 용수로, 하천등의 수문으로 부식이 우려되는 해안지역의 역류방지용 수문이다
|
- 특성
- FRP로 제작되어 부식의 우려가 없고, 수위차에 의해
수문이 자동으로 개폐된다.
- 해안이나 하천으로 부터의 역류방지
효과가 뛰어나다.
- 유지관리가 용이하고 경제적 효과가 매우
높다.
- FRP와 STS구조물을 갖추어 수명이 반 영구적이다.
-
수문의 외형과 색상을 하천과 해안가에 융화적, 친화적인 디자인과
색상을 선택해 미려한 형상을 갖는다.
- 고강도의 폴리에스테르
수지와 강한조직의 유리섬유로 형성되어 높은강도를 유지한다.
-
부재의 제조시 수지 자체도 코팅되므로 자유로운 색상이 가능하며
사후 재도장이 불필요하다.
- 내부식성이 강하며 동일두께의
철판보다 강도가 강하며 반 영구적이다.
- 구성과 재질
- 문틀 : STS304(스테인레스), 문비 : FRP코팅
or STS304(스테인레스)
- 브라켓, 조봉등 부속류 : STS304(스테인레스)
-
지수고무 : 네오프렌(Neoprene)
- 규격
- 400mm ~ 3700mm
통수단면 | 문비규격 | Size(B*H) | B | b1 | b2 | b3 | b4 | b5 | H | h1 | h2 | h3 | h4 | h5 | h6 | C-C | 400x400 | 600 | X | 600 | 600 | | | | | | 600 | | | | | | | 400 | 500x500 | 700 | X | 700 | 700 | | | | | | 700 | | | | | | | 400 | 600x600 | 800 | X | 800 | 800 | | | | | | 800 | | | | | | | 400 | 700x700 | 900 | X | 900 | 900 | | | | | | 900 | | | | | | | 500 | 800x800 | 1000 | X | 1000 | 1000 | | | | | | 1000 | | | | | | | 500 | 900x900 | 1100 | X | 1100 | 1100 | | | | | | 1100 | | | | | | | 600 | 1000x1000 | 1200 | X | 1200 | 1200 | | | | | | 1200 | 600 | 600 | | | | | 600 | 1200x1000 | 1500 | X | 1300 | 1500 | 750 | 750 | | | | 1300 | 550 | 450 | 300 | | | | 800 | 1400x1200 | 1700 | X | 1500 | 1700 | 550 | 600 | 550 | | | 1500 | 600 | 500 | 400 | | | | 800 | 1400x1400 | 1700 | X | 1700 | 1700 | 550 | 600 | 550 | | | 1700 | 750 | 550 | 400 | | | | 800 | 1500x1000 | 1800 | X | 1300 | 1800 | 600 | 600 | 600 | | | 1300 | 550 | 450 | 300 | | | | 800 | 1500x1200 | 1800 | X | 1500 | 1800 | 600 | 600 | 600 | | | 1500 | 600 | 500 | 400 | | | | 800 | 1500x1300 | 1800 | X | 1600 | 1800 | 600 | 600 | 600 | | | 1600 | 650 | 550 | 400 | | | | 800 | 1500x1500 | 1800 | X | 1800 | 1800 | 600 | 600 | 600 | | | 1800 | 850 | 550 | 400 | | | | 800 | 1500x2000 | 1800 | X | 2300 | 1800 | 600 | 600 | 600 | | | 2300 | 800 | 600 | 500 | 400 | | | 800 | 1600x1600 | 1900 | X | 1900 | 1900 | 650 | 600 | 650 | | | 1900 | 600 | 500 | 450 | 350 | | | 1000 | 1800x1200 | 2100 | X | 1500 | 2100 | 700 | 700 | 700 | | | 1500 | 600 | 500 | 400 | | | | 1200 | 2000x1500 | 2300 | X | 1800 | 2300 | 800 | 700 | 800 | | | 1800 | 850 | 500 | 450 | | | | 1200 | 2000x2000 | 2500 | X | 2300 | 2500 | 650 | 600 | 600 | 650 | | 2300 | 750 | 550 | 550 | 450 | | | 1200 | 2200x1900 | 2800 | X | 2200 | 2800 | 950 | 900 | 950 | | | 2200 | 750 | 550 | 500 | 400 | | | 1300 | 2500x1000 | 2800 | X | 1300 | 2800 | 950 | 900 | 950 | | | 1300 | 550 | 450 | 300 | | | | 1400 | 2500x1200 | 2800 | X | 1500 | 2800 | 950 | 900 | 950 | | | 1500 | 600 | 500 | 400 | | | | 1400 | 2500x1500 | 2800 | X | 1800 | 2800 | 950 | 900 | 950 | | | 1800 | 850 | 500 | 450 | | | | 1400 | 2500x2000 | 2800 | X | 2300 | 2800 | 950 | 900 | 950 | | | 2300 | 750 | 550 | 550 | 450 | | | 1400 | 2500x2500 | 2800 | X | 2800 | 2800 | 950 | 900 | 950 | | | 2800 | 850 | 700 | 500 | 450 | 300 | | 1400 | 2700x2700 | 3000 | X | 3000 | 3000 | 750 | 750 | 750 | 750 | | 3000 | 800 | 700 | 600 | 500 | 400 | | 1500 | 3000x1500 | 3300 | X | 1800 | 3300 | 850 | 800 | 800 | 850 | | 1800 | 850 | 500 | 450 | | | | 1800 | 3000x2000 | 3300 | X | 2300 | 3300 | 850 | 800 | 800 | 850 | | 2300 | 750 | 550 | 550 | 450 | | | 1800 | 3000x2500 | 3300 | X | 2800 | 3300 | 850 | 800 | 800 | 850 | | 2800 | 850 | 700 | 500 | 450 | 300 | | 1800 | 3000x3000 | 3300 | X | 3300 | 3300 | 850 | 800 | 800 | 850 | | 3300 | 900 | 800 | 700 | 500 | 400 | | 1800 | 3200x3700 | 3500 | X | 4000 | 3500 | 700 | 700 | 700 | 700 | 700 | 4000 | 1000 | 900 | 700 | 500 | 500 | 400 | 1800 | 4000x1500 | 4300 | X | 1800 | 4300 | 875 | 850 | 850 | 850 | 875 | 1800 | 850 | 500 | 450 | | | | 2200 |
|
|
