 제품정보 >> 전기자재 >> 전선접속재 |
 |
|
 |
|
|
| 비디오패치패널 |
|
|
| 업체명 |
|
한국카나레(주)
|
| |
| 모델명 |
|
DV시리즈 |
| |
| 제품설명 |
|
|
| |
| 전화 |
|
| 02-2668-2560 | | 팩스 | | 02-2668-0810 |
|
| |
|
|

|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
제목 없음
DV시리즈 / 75Ω 비디오 패치 패널
|
|
|
|
 |
로터리 스위치 채용 |
|
비디오잭의 중심부에는, 독자개발한 로터리스위치를 채용. 이중접점구조로 접촉안정화가
향상, 고주파신호에 대응하고 있습니다. |
로터리스위치 |
2연비디오잭 | |
|
|
|
이격 가능 |
| 마운트 앵글의 설치구멍 위치를 바꾸는 것으로 25 mm이격(離隔)이 생깁니다. 패치 케이블
접속시, 케이블이 방해가 되지 않습니다. |
|
|
|
디지탈 오디오 대응 |
| 디지털오디오 패치판으로도 사용할수 있습니다. |
|
|
|
판넬 사이즈 |
CH수 |
모 델 명 |
탑재비디오잭 |
| 1U |
20 |
20DV |
DVJA-W |
| 20DVS★ |
DVJA-S |
| 24 |
24DV |
DVJA-W |
| 24DVS★ |
DVJA-S |
| 26 |
26DV |
DVJA-W |
| 26DVS★ |
DVJA-S | |
|
|
비디오 잭 캡(모델명：VJ-DC ) 부속 |
|
|
★는 주문 생산품입니다. |
|
|
※ 검정 이외의 패널색(아래 표)는 주문 생산품입니다.
모델명은 마지막에”－”＋”색번호”가 붙습니다.
|
색번호 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
패널색 |
갈색 |
빨강 |
주황 |
노랑 |
녹색 |
파랑 |
보라 |
회색 |
흰색 |
(예：26DVS-2  226DVS ,판넬 색 : 빨강) |
|
|
※ JIS 사이즈는 주문생산 입니다. 가격 및 납기는 당사에서 문의해 주세요.
|
독자적으로 개발한 로터리 스위치 방식을 채용, 아울러 고성능, 저렴한 가격을
실현
하였습니다. HDTV-SDI신호에 대응한 비디오 패치 패널 입니다.
|
모델명 |
사
양 |
|
형
명 |
패널색 |
잭수 |
| 20DV |
DVJA-W (결합종단형) |
흑색 |
20 |
| ★ 20DV-2U |
| ★ 20DV-* |
※1 |
| ★ 20DVS |
DVJA-S (분리종단형) |
흑색 |
20 |
| ★ 20DVS-2U |
| ★ 20DVS-* |
※1 |
| 24DV |
DVJA-W (결합종단형) |
흑색 |
24 |
| 24DV-2U |
| ★ 24DV-* |
※1 |
| ★ 24DVS |
DVJA-S (분리종단형) |
흑색 |
24 |
| ★ 24DVS-2U |
| ★ 24DVS-* |
※1 |
| 26DV |
DVJA-W (결합종단형) |
흑색 |
26 |
| ★ 26DV-2U |
| ★ 26DV-* |
※1 |
| ★ 26DVS |
DVJA-S (분리종단형) |
흑색 |
26 |
| ★ 26DVS-2U |
| ★ 26DVS-* |
※1 | ★ 및
JIS 사이즈는 주문 생산품 입니다. 더스트 캡 포함

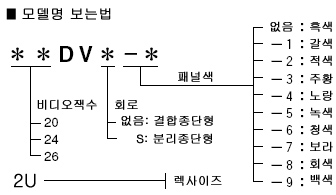

※1의 패널색은 '모델명 보는법'을 참조해 주세요.
 독자적으로 개발한 로터리 스위치를 채용, 신뢰성을
향상시켰습니다.
비디오 잭은 알루미늄
합금으로 경량입니다.
디지털 오디오 패치
패널로도 사용할 수 있습니다. |
|
|
|
|
|
|
