전자 실드 멀티
케이블 |
회선간 간섭방지의 특성이 뛰어 납니다.  알루미늄 랩 실드 타입
|
모델명 |
CH
수 |
판매
단위 |
외경 |
중량 |
선심수 |
구 성 |
전 기 특 성 |
|
도체단면적(AWG)
도체구성 |
꼬인
피치 |
외피
외경 |
도체저항 |
선간용량 |
|
심선 |
실드 |
심-심 |
심 .
실드 |
|
m |
mm |
kg/100m |
심 |
mm2/(AWG)
심/mm |
mm |
mm |
Ω/100m |
Ω/100m |
pF/m |
pF/m |
|
★L-4E3-2AT |
2 |
당사에문의 |
8.5 |
7.3 |
8 |
4E3AT
유니트
0.08(28)
7/0.12A
|
16 |
3.0 |
24.8 |
- |
- |
- |
|
★L-4E3-4AT |
4 |
10.0 |
11 |
16 |
|
★L-4E3-8AT |
8 |
13.8 |
19 |
32 |
|
★L-4E3-12AT |
12 |
15.6 |
26 |
48 |
|
★L-4E3-16AT |
16 |
17.2 |
32 |
64 |
|
★L-4E3-24AT |
24 |
21.3 |
47 |
96 |
| ★L-4E3-2AT-EM |
2 |
8.5 |
7.3 |
8 |
4E3AT-EM
유니트
0.08(28)
7/0.12A |
16 |
3.0 |
24.8 |
| ★L-4E3-4AT-EM |
4 |
10 |
10 |
16 |
| ★L-4E3-8AT-EM |
8 |
13.8 |
18 |
32 |
| ★L-4E3-12AT-EM |
12 |
15.6 |
25 |
48 |
| ★L-4E3-16AT-EM |
16 |
17.2 |
30 |
64 |
|
L-4E4-2AT |
2 |
100
200
500 |
10.5 |
12 |
8 |
4E4AT
유니트
0.18(25)
16/0.12A
|
21 |
3.7 |
10.8 |
- |
164 |
222 |
|
L-4E4-4AT |
4 |
12.3 |
17 |
16 |
|
L-4E4-8AT |
8 |
16.9 |
31 |
32 |
|
L-4E4-12AT |
12 |
18.9 |
41 |
48 |
|
L-4E4-16AT |
16 |
20.9 |
50 |
64 |
|
L-4E4-24AT |
24 |
26.1 |
76 |
96 |
| L-4E4-2AT-EM |
2 |
당사에문의 |
10.5 |
12 |
8 |
4E4AT-EM
유니트
0.18(25)
16/0.12A
|
21 |
3.7 |
10.8 |
- |
164 |
222 |
| L-4E4-4AT-EM |
4 |
12.3 |
- |
16 |
| L-4E4-8AT-EM |
8 |
16.9 |
29 |
32 |
| L-4E4-12AT-EM |
12 |
18.9 |
- |
48 |
| L-4E4-16AT-EM |
16 |
20.9 |
- |
64 |
|
★L-4E4-2ATG |
2 |
10.5 |
12 |
8 |
4E4ATG
유니트
0.18(25)
1/0.18(OFC)
+
30/0.08(OFC) |
21 |
3.7 |
10.9 |
- |
- |
- |
| ★L-4E4-4ATG |
4 |
12.3 |
17 |
16 |
|
★L-4E4-8ATG |
8 |
16.9 |
31 |
32 |
|
★L-4E4-12ATG |
12 |
18.9 |
41 |
48 |
|
★L-4E4-16ATG |
16 |
20.9 |
50 |
64 |
|
★L-4E4-24ATG |
24 |
26.1 |
76 |
96 |
|
★L-4E5-2AT |
2 |
12.7 |
15 |
8 |
L-4E5AT
유니트
0.31(23)12
12/0.18A
|
25 |
4.7 |
6.4 |
- |
- |
- |
|
★L-4E5-4AT |
4 |
14.7 |
23 |
16 |
|
★L-4E5-8AT |
8 |
20.5 |
43 |
32 | 절연체:가교 폴리에틸랜(청,청,백,백) 외피·중간외피:PVC 내전압:AC500V/1분간 이상없음
★는
주문생산품입니다.
L-4E3-**AT,
L-4E4-**AT

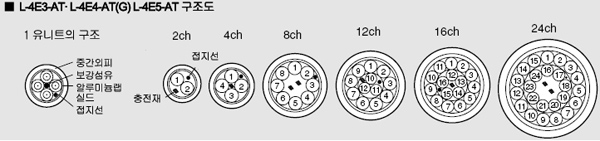

L-4E4-**ATG, L-4E5-**AT | 아루미늄 랩 실드 구조
 음질, 노이즈 대책을 중시하는 홀, 스튜디오 설비
용 멀티 케이블입니다.
G타입에는 도체에 무산소동 (OFC,JISH3510)를
채용하고
있습니다.
|
|
| L-4E3-AT**-EM,
L-4E4-AT**EM |
EM타입은 외피재에 JCS규격에서 정의한 에코재
료를 사용한 에코케이블 입니다.
 |
■ 유니트의 식별 외피 (회색)상의 스파이럴 표시로
식별
|
유니트
번호 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
스파이럴
표기 |
적 |
청 |
황 |
녹 |
갈 |
- |
청
·
흑 |
황
·
흑 |
녹
·
흑 |
흑 |
흑 |
청
·
주황 |
황
·
주황 |
녹
·
주황 |
갈
·
주황 |
주황 |
청
·
분홍 |
황
·
분홍 |
녹
·
분홍 |
갈
·
분홍 |
분홍 |
청
·
백 |
황
·
백 |
녹
·
백 |
펀조 실드
타입
|
모델명 |
CH
수 |
판매
단위 |
외경 |
중량 |
선심수 |
구 성 |
전 기 특 성 |
|
도체단면적(AWG)
도체구성 |
꼬인
위치 |
실드(편조)
밀도 |
외피
외경 |
도체저항 |
선간용량 |
|
심선 |
실드 |
심-심 |
심.
실드 |
|
m |
mm |
kg
/100m |
심 |
mm2/(AWG)
심/mm |
mm |
% |
mm |
Ω/100m |
Ω/100m |
pF/m |
pF/m |
|
L-4E3-2H |
2 |
|
8.9 |
9.5 |
8 |
0.08(28
7/0.12A) |
1 |
93%이상 |
3.4 |
24.9 |
3.4 |
145 |
170 |
|
★L-4E3-2P |
2 |
100
200
500 |
8.9 |
8.2 |
8 |
|
L-4E3-4P |
4 |
10.9 |
13 |
16 |
|
L-4E3-8P |
8 |
15.3 |
26 |
32 |
|
L-4E3-12P |
12 |
17.4 |
36 |
48 |
|
L-4E3-16P |
16 |
18.9 |
46 |
64 |
|
L-4E3-24P |
24 |
24.0 |
70 |
96 |
|
L-4E4-2P |
2 |
|
11.1 |
13 |
8 |
0.18(25)
16/0.12A |
121 |
95%이상 |
4.0 |
13.1 |
2.4 |
162 |
200 |
|
L-4E4-4P |
4 |
13.4 |
21 |
16 |
|
L-4E4-8P |
8 |
18.2 |
34 |
32 |
|
★L-4E4-12P |
12 |
20.5 |
48 |
48 |
|
★L-4E4-16P |
16 |
22.7 |
60 |
64 |
|
★L-4E4-24P |
24 |
28.1 |
80 |
96 | 절연체:가교 폴리에틸랜(청,청,백,백) 외피·중간외피:PVC 내전압:AC500V/1분간 이상없음
★는
주문생산품입니다.
| L-4E3-**P,
L-4E3-2H, L-4E4-**P | 설치, 철거를 반봅하는 중계 PA 등의 멀티
케이블로
써는 최적입니다.
L-4E3-*P, L-4E3-2H는 각 유니트마다 장력에 강
한
특수섬유 케브라를 내장하고 있습니다.
L-4E3-2H는 케이블 내에 스테인레스 와이어를 넣
은
보강타입입니다.
|
|
|
■
유니트의 식별 외피 (회색)상의 스파이럴 표시로 식별
|
유니트
번호 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
스파이럴
표기 |
적 |
청 |
황 |
녹 |
갈 |
- |
청
·
흑 |
황
·
흑 |
녹
·
흑 |
흑 |
흑 |
청
·
주황 |
황
·
주황 |
녹
·
주황 |
갈
·
주황 |
주황 |
청
·
분홍 |
황
·
분홍 |
녹
·
분홍 |
갈
·
분홍 |
분홍 |
청
·
백 |
황
·
백 |
녹
·
백 | | |
|
